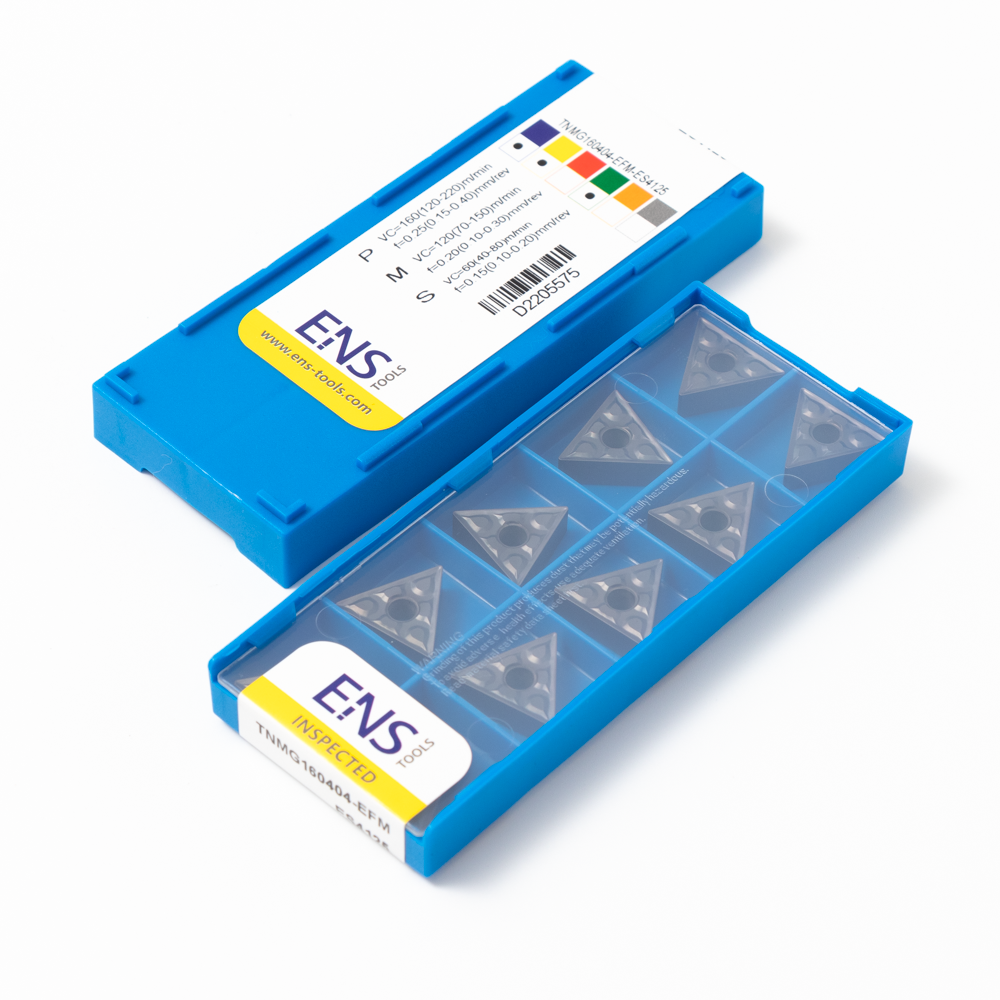

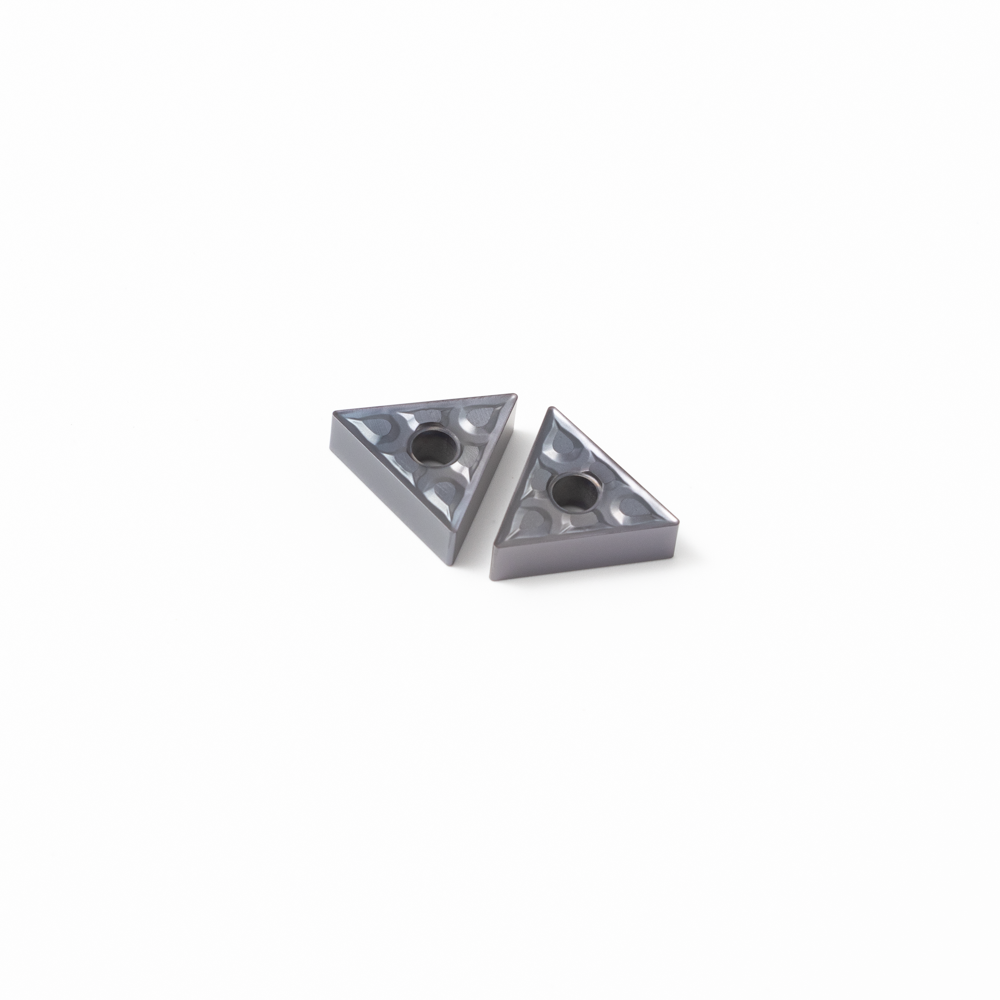

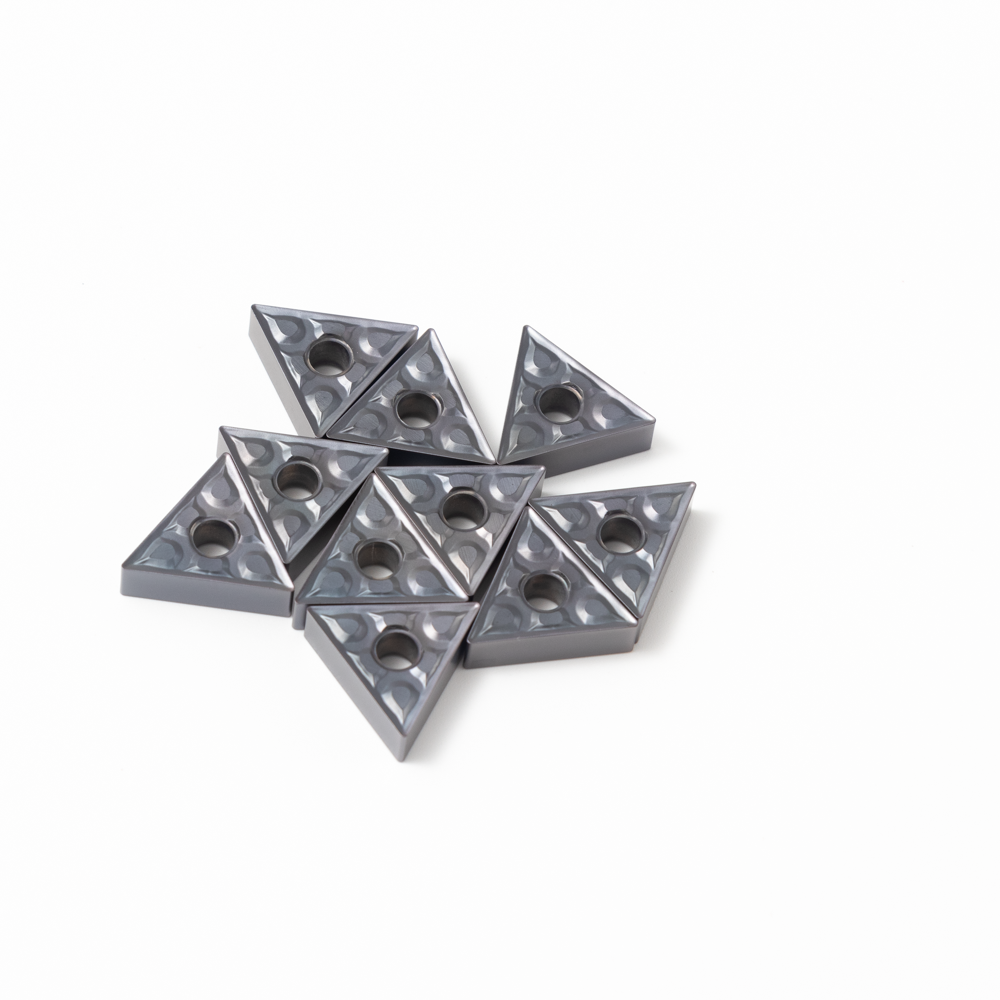

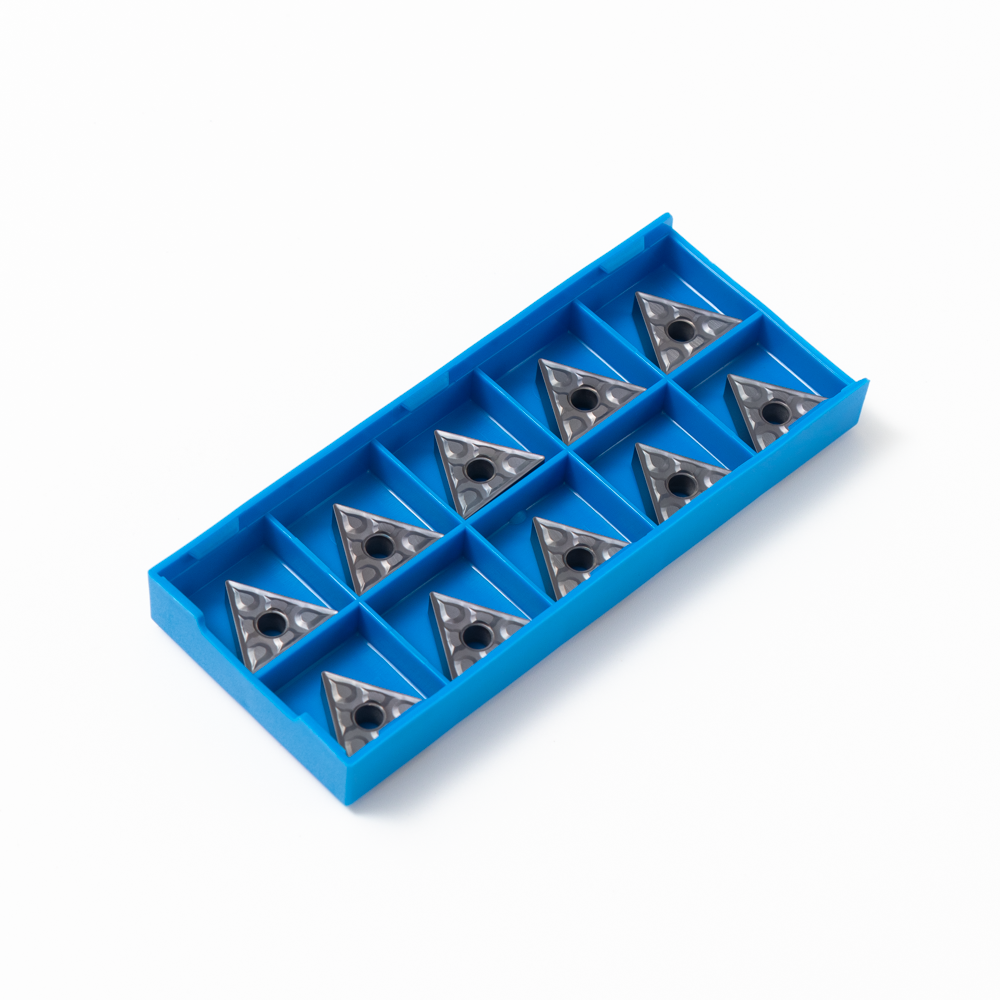

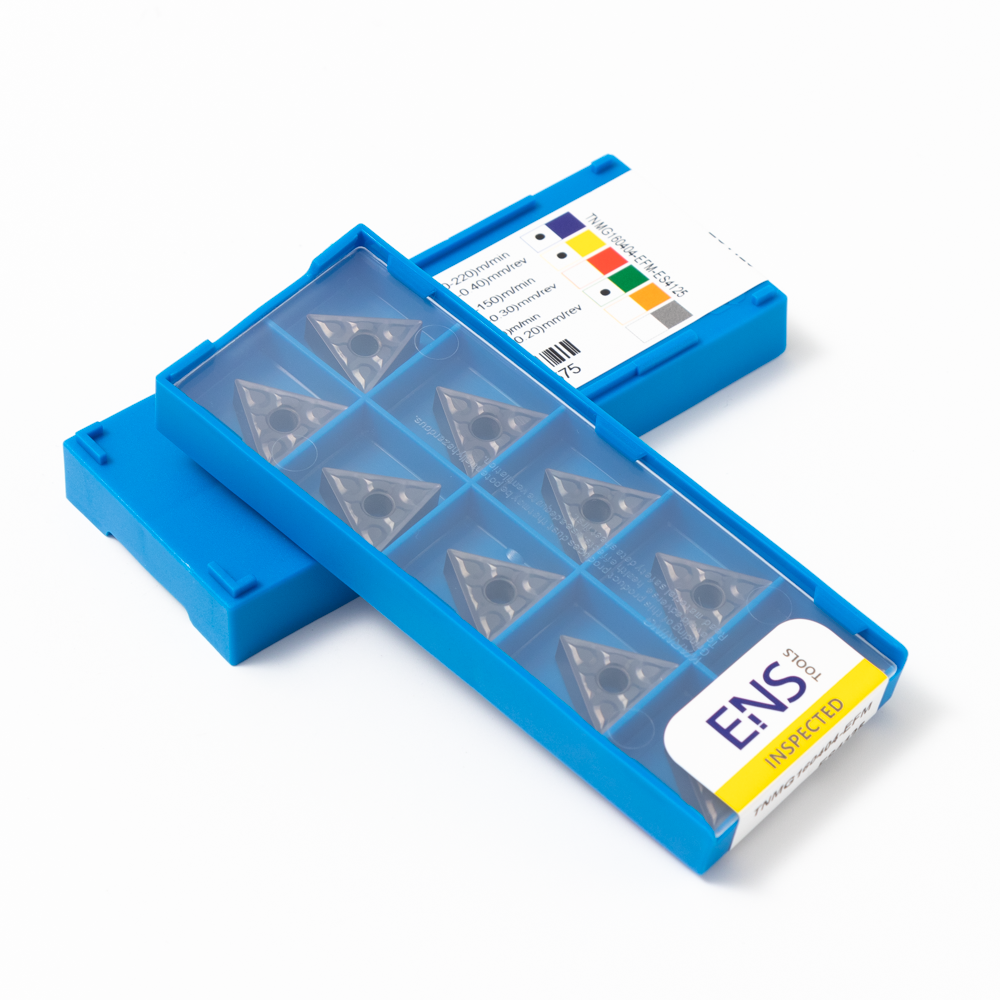

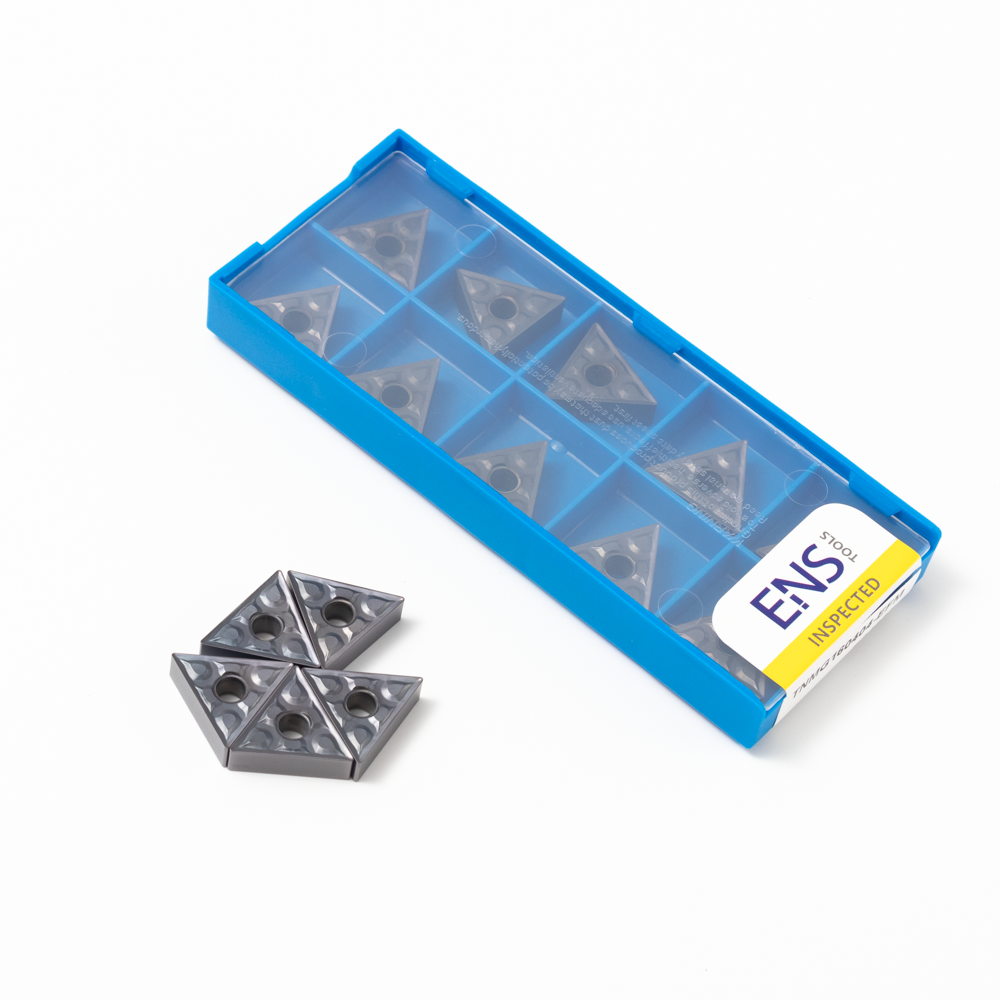

TNMG120408-NFM NS4125
Ens
良好な切りくず処理は、ノーズ R、切削深さ、送り速度、チップ形状の 4 つの要因に左右されます。ノーズ R が小さいと、ノーズ R が大きい場合よりも切りくずを制御できます。切り込み深さが大きいほど切りくず処理に影響し、被削材によっては、切りくず処理と切りくず排出のための切削抵抗が大きくなります。インサートの安全性と表面品質を確保するために、低い送り速度から始めます。次に、送り速度を上げて切りくず処理を改善します。
当社の超硬旋削インサートを使用すると、現在の工作機械を大幅に改善し続けることができます。
鋼 | © | 0 | Q | o | ||||||||||||||||
，一Mステンレス鋼 | OG | O | ||||||||||||||||||
/© | cm 鋳鉄 | • e | ||||||||||||||||||
\ 5!f { N 非鉄金属 | . | |||||||||||||||||||
R A —1 L 1 S 1 | S 耐熱合金 ジアロイ | OG | ||||||||||||||||||
H 高硬度材 | ||||||||||||||||||||
形 | 注文コード | 寸法(mm) | コーティングされたCVD | コーティングされた PVD | コーティングなし | サーメット | CBN | >CD | ||||||||||||
L | D | s | d1 | R | Ez | o I | 1 | NK1115 | | L 5N | T～L M2 NN | NS4115 NS4125 | の i N | NP9125 | | & L ￡z | g 击 參 | NCBN125 | 、5 X/LZ 1 1。 | |||
▲ 仕上げ | TNMG160404-NF | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | • | |||||||||||||
TNMG160408-NF | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | ||||||||||||||
▲ セムミニシング | TNMG160404-NFM | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | |||||||||||||
TNMG160408-NFM | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | ||||||||||||||
TNMG160404-NM | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | ||||||||||||||
TNMG160408-NM | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | ||||||||||||||
TNMG160412-NM | 16.50 | 9.52 | 4.76 | 3.18 | 1.20 | . | ||||||||||||||
中くらい | ||||||||||||||||||||
A | TNMG160404-NGM | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | |||||||||||||
TNMG160408-NGM | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | • | ||||||||||||||
中くらい | ||||||||||||||||||||
A 仕上げ | TNGG160404R-S | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | |||||||||||||
TNGG160408R-S | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | ||||||||||||||
TNGG160404L-S | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | ||||||||||||||
TNGG160408L-S | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | ||||||||||||||
A セムミニシング | TNGG160404R | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | |||||||||||||
TNGG160408R | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | • | ||||||||||||||
TNGG160404L | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | ||||||||||||||
TNGG160408L | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | • | ||||||||||||||
セムミニシング | TNMG160408-NL | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | |||||||||||||
TNMG160408-NL | 16.50 | 9.52 | 4.76 | 3.18 | 1.20 | . | ||||||||||||||
A 荒加工 | TNMA160404 | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | 0 | o | ||||||||||||
TNMA160408 | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | o | |||||||||||||
TNMA160412 | 16.50 | 9.52 | 4.76 | 3.18 | 1.20 | • | o | |||||||||||||
A 中くらい | TNMG160404-NK1 | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | . | ||||||||||||
TNMG160408-NK1 | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | . | |||||||||||||
TNMG160412-NK1 | 16.50 | 9.52 | 4.76 | 3.18 | 1.20 | . | ||||||||||||||
A 荒加工 | TNMG160408-NK2 | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | • | . | ||||||||||||
TNMG160412-NK2 | 16.50 | 9.52 | 4.76 | 3.18 | 1.20 | . | • | |||||||||||||
良好な切りくず処理は、ノーズ R、切削深さ、送り速度、チップ形状の 4 つの要因に左右されます。ノーズ R が小さいと、ノーズ R が大きい場合よりも切りくずを制御できます。切り込み深さが大きいほど切りくず処理に影響し、被削材によっては、切りくず処理と切りくず排出のための切削抵抗が大きくなります。インサートの安全性と表面品質を確保するために、低い送り速度から始めます。次に、送り速度を上げて切りくず処理を改善します。
当社の超硬旋削インサートを使用すると、現在の工作機械を大幅に改善し続けることができます。
鋼 | © | 0 | Q | o | ||||||||||||||||
，一Mステンレス鋼 | OG | O | ||||||||||||||||||
/© | cm 鋳鉄 | • e | ||||||||||||||||||
\ 5!f { N 非鉄金属 | . | |||||||||||||||||||
R A —1 L 1 S 1 | S 耐熱合金 ジアロイ | OG | ||||||||||||||||||
H 高硬度材 | ||||||||||||||||||||
形 | 注文コード | 寸法(mm) | コーティングされたCVD | コーティングされた PVD | コーティングなし | サーメット | CBN | >CD | ||||||||||||
L | D | s | d1 | R | Ez | o I | 1 | NK1115 | | L 5N | T～L M2 NN | NS4115 NS4125 | の i N | NP9125 | | & L ￡z | g 击 參 | NCBN125 | 、5 X/LZ 1 1。 | |||
▲ 仕上げ | TNMG160404-NF | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | • | |||||||||||||
TNMG160408-NF | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | ||||||||||||||
▲ セムミニシング | TNMG160404-NFM | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | |||||||||||||
TNMG160408-NFM | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | ||||||||||||||
TNMG160404-NM | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | ||||||||||||||
TNMG160408-NM | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | ||||||||||||||
TNMG160412-NM | 16.50 | 9.52 | 4.76 | 3.18 | 1.20 | . | ||||||||||||||
中くらい | ||||||||||||||||||||
A | TNMG160404-NGM | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | |||||||||||||
TNMG160408-NGM | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | • | ||||||||||||||
中くらい | ||||||||||||||||||||
A 仕上げ | TNGG160404R-S | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | |||||||||||||
TNGG160408R-S | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | ||||||||||||||
TNGG160404L-S | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | ||||||||||||||
TNGG160408L-S | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | ||||||||||||||
A セムミニシング | TNGG160404R | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | |||||||||||||
TNGG160408R | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | • | ||||||||||||||
TNGG160404L | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | ||||||||||||||
TNGG160408L | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | • | ||||||||||||||
セムミニシング | TNMG160408-NL | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | |||||||||||||
TNMG160408-NL | 16.50 | 9.52 | 4.76 | 3.18 | 1.20 | . | ||||||||||||||
A 荒加工 | TNMA160404 | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | 0 | o | ||||||||||||
TNMA160408 | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | o | |||||||||||||
TNMA160412 | 16.50 | 9.52 | 4.76 | 3.18 | 1.20 | • | o | |||||||||||||
A 中くらい | TNMG160404-NK1 | 16.50 | 9.52 | 4.76 | 3.18 | 0.40 | . | . | ||||||||||||
TNMG160408-NK1 | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | . | . | |||||||||||||
TNMG160412-NK1 | 16.50 | 9.52 | 4.76 | 3.18 | 1.20 | . | ||||||||||||||
A 荒加工 | TNMG160408-NK2 | 16.50 | 9.52 | 4.76 | 3.18 | 0.80 | • | . | ||||||||||||
TNMG160412-NK2 | 16.50 | 9.52 | 4.76 | 3.18 | 1.20 | . | • | |||||||||||||
